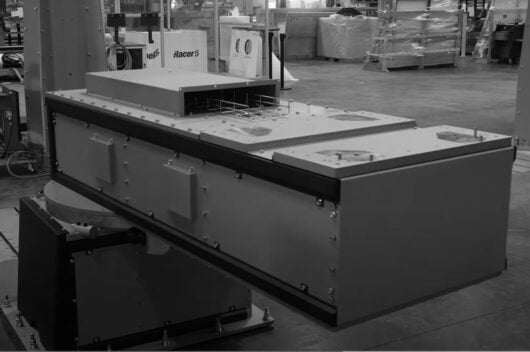

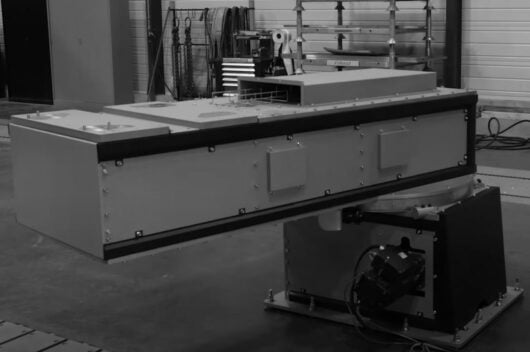

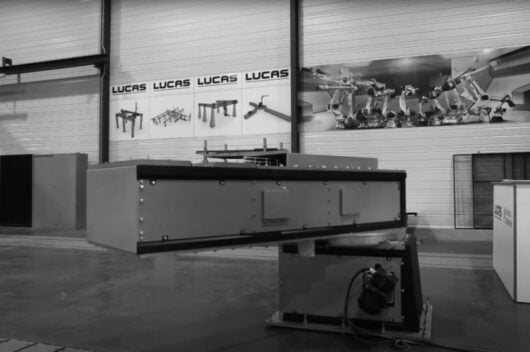

SWING

Bezeichnung: SWING-2200-1800

Maße:
Gesamtlänge entlang der Y-Achse: ≈ 3.500 mm
Gesamtbreite entlang der X-Achse: ≈ 800 mm
Abstand zum Boden: ≈ 600 mm

Abstand zwischen dem Boden und der Unterseite des Schwenkarms≈ mind. 200 mm

Lärmpegel des Geräts:weniger als 75 dB(A) in 1 Meter Entfernung

Betriebstemperatur:0 bis +55 °C

Anzahl der Achsen:1

Führungstechnik:Drehkranz (Redex) mit spielausgeglichenem Planetengetriebe

Höchstlast am Ende des Schwenkarms:~ 1.780 kg (Roboter mit Werkzeug)

Nutzhub:3 Positionen 0°, 45° und 90°. :
175° im Uhrzeigersinn und 175° gegen den Uhrzeigersinn.
Gegen den Uhrzeigersinn

Erforderliche Rotationsgeschwindigkeit:7,5 U/min, d. h. 45°/s

Beschleunigungszeit:mind. 0,5 Sek.

Motorisierung:hinzuzufügen (nicht im Lieferumfang von LUCAS enthalten)

Armlänge:2.200 mm zwischen den Rotationsachsen

Kalibrierung:optisch

Nicht mechanische Halte:weiche Haltevorrichtungen hinzufügen

Kabelführung:
- mittig durch die Basis
- Torsionskabel für alle Ihre Kabel erforderlich

Art der Schmierung:manuell

Die Swings (Schwenkarme) von Lucas können auch auf Linearachsen angebracht werden, um mehrachsige Systeme zu erstellen (siehe Video).

Technisches Datenblatt

Plan

RCC2: KARTESISCHE ROBOTER MIT AUSLEGER UND 2 ACHSEN – RCC2 XY UND RCC2 XZ

Merkmale

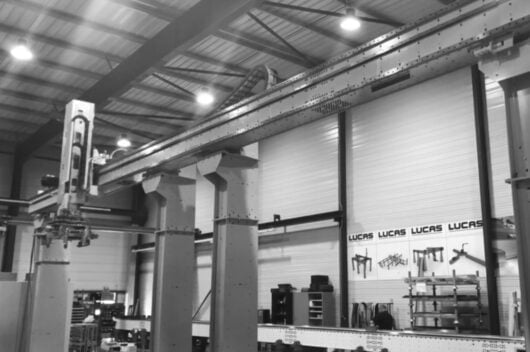

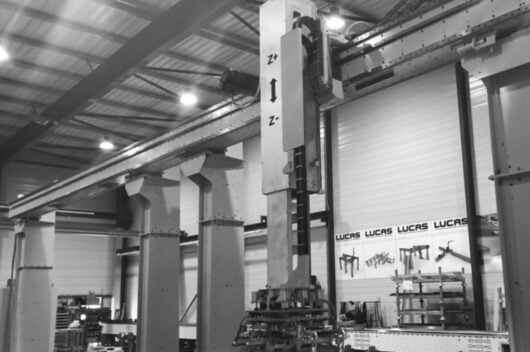

Roboter mit Ausleger und 2 Achsen eignen sich besonders zum Tragen von Gelenkarmrobotern. Vor allem ermöglichen sie das Bewegen von Robotern auf engem Raum (zum Beispiel beim Schweißen von Tanks). Zudem erlauben Sie das Arbeiten um eine Struktur herum, welche die Installation eines 2-Achsen-Roboters beeinträchtigen würde (z. B. Säulen im Gebäude)..

RCC3: KARTESISCHE ROBOTER MIT AUSLEGER UND 3 ACHSEN

Merkmale Roboter mit Ausleger und 2 Achsen eignen sich besonders zum Tragen von Gelenkarmrobotern. Vor allem ermöglichen sie das Bewegen von Robotern auf engem Raum (zum Beispiel beim Schweißen von Tanks). Zudem ermöglichen Sie es, um eine Struktur herum zu arbeiten, welche die Installation eines 2-Achsen-Roboters beeinträchtigen würde (z. B. Säulen im Gebäude).

Genau wie 2-Achsen Roboter mit Ausleger sind auch 3-Achsen-Roboter mit Ausleger insbesondere zum Tragen von Gelenkarmrobotern geeignet. In Verbindung mit dem Steuerungssystem können sie jedoch auch als eigenständige Roboter eingesetzt werden. Sie eignet sich daher für Palettier- oder Verlademaschinen.

Hinweis: Dieser Roboter ist auch mit einziehbarem Arm erhältlich.

RC3: KARTESISCHE ROBOTER MIT 3 ACHSEN

Merkmale

Roboter mit drei Achsen sind die idealen Werkzeuge für Anwendungen, bei denen in dreidimensionalen Räumen große Entfernungen überbrückt werden müssen.

Sie sind ideal geeignet zum dynamischen, schnellen und präzisen Bewegen großer Lasten.

Zur Erhöhung des Arbeitstakts oder Zusammenarbeit können auf demselben Portal mehrere Brücken und vertikale Achsen gleichzeitig betrieben werden.
Unser Design aus mehreren Elementen ermöglicht den einfachen Transport und die leichte Handhabung langer Achsen.
Die Träger lassen sich auch nach der ursprünglichen Installation durch Zusammenfügen von Elementen erweitern.

Der variable Abstand zwischen den Stützen erleichtert die Installation des Roboters und ermöglicht es, Einschränkungen aufgrund vorhandener Anlagen zu überwinden.

Wir haben zahlreiche Optionen im Angebot (siehe Abschnitt Technologie):

Rotation entlang der Vertikalachse, teleskopische Vertikalachse, redundante Sicherheitssysteme, Doppelgetriebe, direkte Kodierung usw. (siehe technische Übersicht)
Einfache Programmierung und Steuerung dank des Schaltschranks LUCAS Control

RC2-YZ: KARTESISCHE ROBOTER MIT 2 ACHSEN YZ

Merkmale
Die Zwei-Achsen-Roboter von Lucas sind modular und vollständig konfigurierbar.
Ihre vertikalen Achsen können mehrere Arbeitsbereiche aus der Luft bedienen.

Kernpunkte

• Dank unseres Systems aus drei Meter langen und zusammenfügbaren Teilen können wir Ihnen 2-Achsen-Portalroboter in allen Größen anbieten.
• Zur Erhöhung des Arbeitstakts oder Zusammenarbeit können auf demselben Portal mehrere vertikale Achsen gleichzeitig betrieben werden.
• Sie sind ideal geeignet zum dynamischen, schnellen und präzisen Bewegen großer Lasten.
• Unser Design aus mehreren Elementen ermöglicht den einfachen Transport und die leichte Handhabung langer Achsen.
• Die Träger lassen sich auch nach der ursprünglichen Installation durch Zusammenfügen von Elementen erweitern.
• Der variable Abstand zwischen den Stützen erleichtert die Installation des Roboters und ermöglicht es, Einschränkungen aufgrund vorhandener Anlagen zu überwinden.
• Wir haben zahlreiche Optionen im Angebot:
  - Rotation entlang der Vertikalachse, teleskopische Vertikalachse, redundante Sicherheitssysteme und mehr
  - Einfache Programmierung und Steuerung dank des Schaltschranks Lucas Control


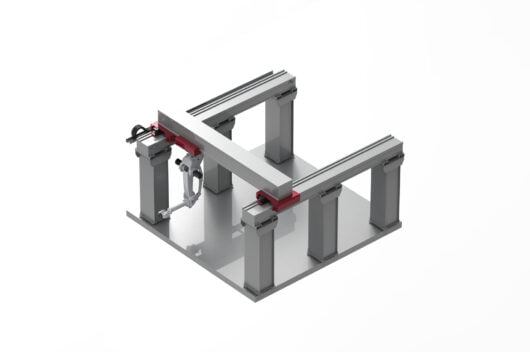

RC2-XY: KARTESISCHE ROBOTER MIT 2 ACHSEN XY

Merkmale Roboter mit der Konfiguration XY eignen sich ideal dazu, die Kinematik von Portal- und Gelenkarmrobotern miteinander zu kombinieren. Sie können sich über große Entfernungen bewegen.

RC2-XZ: KARTESISCHE ROBOTER MIT 2 ACHSEN XZ

Merkmale Roboter mit XZ-Konfiguration ermöglichen die Bewegung einer Last oder eines Roboters auf separaten Bahnen einer vertikalen und einer horizontalen Achse. Dies erleichtert die Integration, wenn Hindernisse die Verwendung eines 2-achsigen XY-Roboters unmöglich machen oder die Last für eine Anlage mit Ausleger zu groß ist.

Folie 1 von 1

LINEARACHSEN AUF STÜTZEN

Merkmale

Linearachsen auf Stützen ermöglichen es, den Aktionsradius Ihrer Gelenkarmroboter über große Entfernungen zu vergrößern. Präzise, schnell und dynamisch..

Kernpunkte

Mit dem Konfigurator von Lucas können Sie ganz einfach den (auf Stützen) erhöhten Achsentyp auswählen, der Ihre Anforderungen am besten erfüllt.

Wir haben bereits mehr als hundert Roboter in Kategorien eingeteilt, sodass Sie sofort erkennen können, ob sie sich an einer Oberleitung (über Kopf), im Winkel von 90° oder auf dem Boden montieren lassen. Somit müssen Sie nicht mehr die Datenblätter der Hersteller lesen, um herauszufinden, ob sich ein Roboter aufhängen lässt.

Zudem bieten auf Stützen montierten Achsen von Lucas zahlreiche Optionen zur Erleichterung ihrer Integration, darunter Stützenversatz (siehe Konfigurator), Position der Kabelführungen usw.

Kompatibel mit allen auf dem Markt erhältlichen Industrierobotern. Konfigurator starten

Modelle dieser Serie

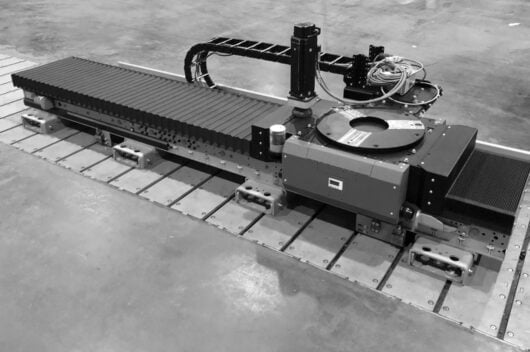

• ALE – erhöhte Linearachse am Boden
• ALEP – geschützte erhöhte Linearachse am Boden
• ALCS – Linearachse am Boden auf Standardfeldern
• ALIS – standardmäßige Linearachse zur Montage an Oberleitung

Video : https://www.youtube.com/watch?v=SWUm8wKsLlE

Video : https://www.youtube.com/watch?v=54zvyWsSG18

ALEP: GESCHÜTZTE UND ERHÖHTE LINEARACHSEN

Kernpunkte

Geschützte und erhöhte Linearachsen (ALEP) verbinden die Eigenschaften von Achsen auf Stützen mit denen geschützter Achsen. Insbesondere können sie in ein hoch über dem Boden befindliches Produktionsnetzwerk integriert werden, wie z. B. in Fertigungsstraßen der Luft- und Raumfahrtindustrie, und erleichtern dank ihrer Begehbarkeit das Arbeiten in der Höhe.

Kompatibel mit allen auf dem Markt erhältlichen Industrierobotern. Konfigurator starten

Anwendung Positionierung für Montage/Vernietung in der Luft- und Raumfahrt

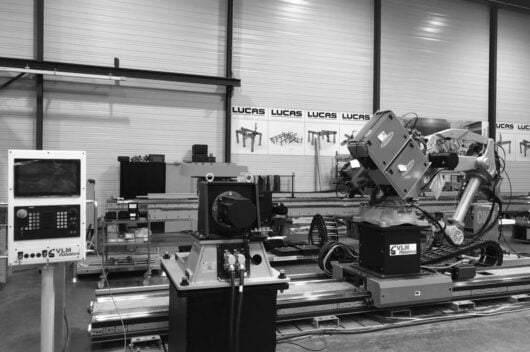

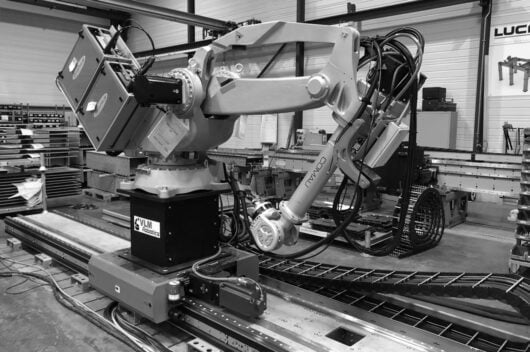

ALSS: STANDARDMÄSSIGE LINEARACHSEN AM BODEN

Merkmale
Linearachse am Boden ermöglichen eine Erweiterung des Aktionsradius Ihrer Gelenkarmroboter über große Entfernungen. Präzise, schnell und dynamisch.

Kernpunkte
Kompatibel mit allen Industrierobotern auf dem Markt. Konfigurator starten

Modell dieser Serie

• ALS – standardmäßige Linearachse am Boden

Datenblatt als PDF-Datei herunterladen

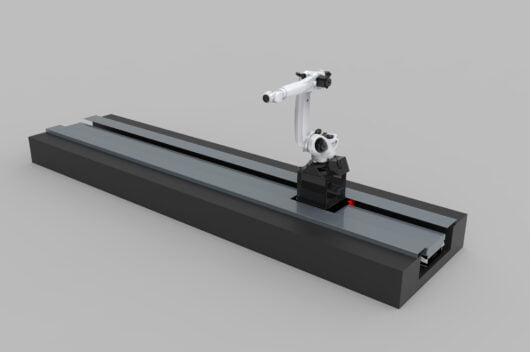

ALSP : Axes linéaires au sol protégés

Caractéristiques

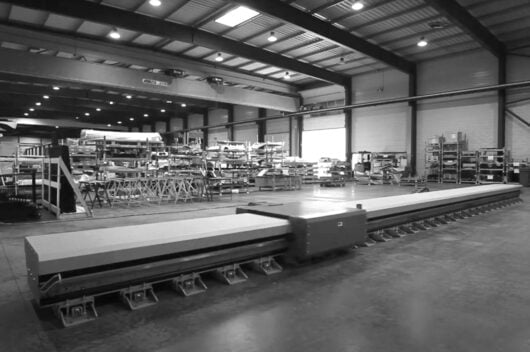

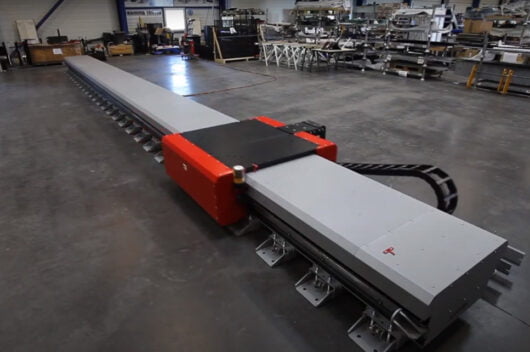

Les axes protégés/pietonnables, qu’ils soient élevés (sur poteaux modèle ALEP) ou au sol (modèle ALSP) bénéficient de l’ensemble de l’expérience Lucas à la fois au niveau ergonomique (pietonabilitée, mise en fosses) et sur les milieux particuliers (agressif, ATEX etc...)

Points clés

• Les axes protégés sont la solution idéale quand un soufflet ne suffit pas, ils permettent notamment :
  De protéger les axes contre l’over spray dans les cabines de peinture (voir application) tout en limitant la contamination qu’un soufflet génèrera.
  Ils permettent également de ne pas gêner l’aéraulique des cabines de peinture grâce à une conception adaptée pour être facilement intégrable dans ces dernière (dog house).
• De protéger l’axe contre les attaques directes dans le cadre de grenaillage là où un soufflet aurait du mal à résister dans le temps.
  De s’intégrer parfaitement sur une ligne de production avec une mise en fosse ou intégration dans une superstructure.

Modèle de la gamme

• ALSP
